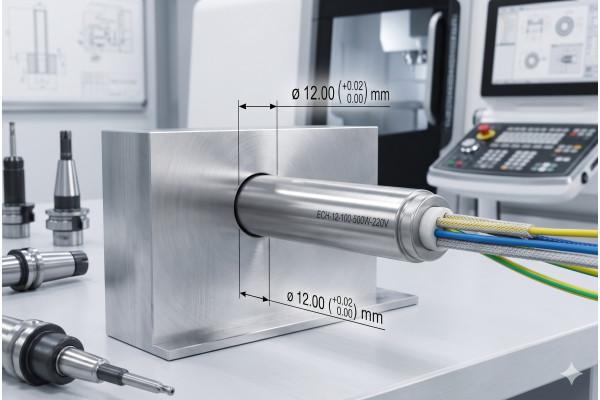

Як правильно встановлювати патронні (пальчикові) ТЕНи та де вони використовуються
Патронні нагрівачі, які в технічному середовищі часто називають «пальчиковими», є незамінними елементами промислового нагріву. Їхня назва походить від компактної циліндричної форми, що дозволяє генерувати значну теплову потужність на обмежених ділянках металевих конструкцій. Особливістю конструкції є вивід контактних дротів лише з одного боку, що спрощує монтаж у глухі отвори деталей.
Сфери застосування та технічні особливості пальчикових нагрівачів
Ці пристрої використовуються практично в усіх галузях, де потрібен інтенсивний контактний нагрів. У машинобудуванні та металургії їх застосовують для розігріву прес-форм, штампів та інструментів гарячого формування. У виробництві пластику патронні ТЕНи встановлюють у сопла термопластавтоматів та літникові системи для підтримки плинності матеріалу.
Не менш важливу роль вони відіграють у пакувальній індустрії, де забезпечують нагрів зварювальних ножів та пакувальних головок. Також пальчикові нагрівачі зустрічаються в медичному та лабораторному обладнанні — від стерилізаторів до аналізаторів крові, де критично важливою є точність та стабільність температури.
Покрокова інструкція з монтажу та правила експлуатації
Довговічність патронного ТЕНа на 90% залежить від точності його встановлення. Головною умовою ефективної роботи є мінімальний зазор між корпусом нагрівача та стінками отвору. Оптимальний показник люфту повинен складати від 0,02 до 0,05 мм. Якщо зазор перевищує 0,1 мм, повітряний прошарок починає діяти як ізолятор, що призводить до внутрішнього перегріву спіралі та миттєвого виходу ТЕНа з ладу.
Для забезпечення якісної теплопередачі та захисту від «запікання» ТЕНа в отворі необхідно використовувати спеціальну високотемпературну теплопровідну пасту. Це не лише покращує тепловіддачу, а й значно полегшує майбутній демонтаж пристрою. Під час підключення електроживлення важливо стежити, щоб дроти не торкалися гарячих зон обладнання та не зазнавали перегинів.
Основні причини перегорання та поради щодо обслуговування
Окрім неправильно підібраного діаметра отвору, існують інші фактори, що скорочують ресурс нагрівача. Однією з типових помилок є робота ТЕНа на відкритому повітрі — якщо хоча б частина нагрівальної зони знаходиться поза металом, вона перегорає за лічені хвилини. Також слід уникати потрапляння мастила, вологи або полімерів на контактну групу, оскільки це спричиняє коротке замикання.
Для стабільної роботи рекомендується використовувати системи автоматичного контролю температури з PID-регуляторами. Регулярна перевірка цілісності дротів та чистоти посадкового місця дозволить уникнути аварійних зупинок лінії та подовжить термін служби нагрівальних елементів.
